Когда на панели автомобиля неожиданно загорается Check Engine, первая мысль обычно простая: «Что случилось и сколько это будет стоить?». Именно здесь на помощь приходит автомобильная диагностика.
Но если автомобиль выпущен задолго до эпохи современных диагностических адаптеров, привычный разъём OBD-II может оказаться бесполезным. У старых машин использовались другие системы, разъёмы и способы считывания ошибок.
И здесь возникает вопрос: сканер OBD 1 — для чего он нужен и чем отличается от современных диагностических устройств?
Разбираемся без сложных терминов.
Что такое OBD 1 ?
OBD-I — это первое поколение бортовой диагностики автомобиля.
Такие системы начали появляться ещё в конце 1970-х — начале 1980-х годов. В дальнейшем они получили широкое распространение на автомобилях разных производителей.
Главная особенность OBD-I заключается в том, что единого универсального стандарта, привычного современному автомобилисту, тогда ещё не было.
Каждый производитель мог использовать собственный диагностический разъём, протокол связи и способ считывания кодов неисправностей.
Поэтому диагностический прибор для одной машины мог совершенно не подойти к другой.
Например, устройство, рассчитанное на определённую систему GM, не обязательно сможет работать с автомобилем Ford или Chrysler.
Именно поэтому при покупке старого автомобиля нельзя просто увидеть надпись «OBD» и считать, что любой диагностический сканер подойдёт.

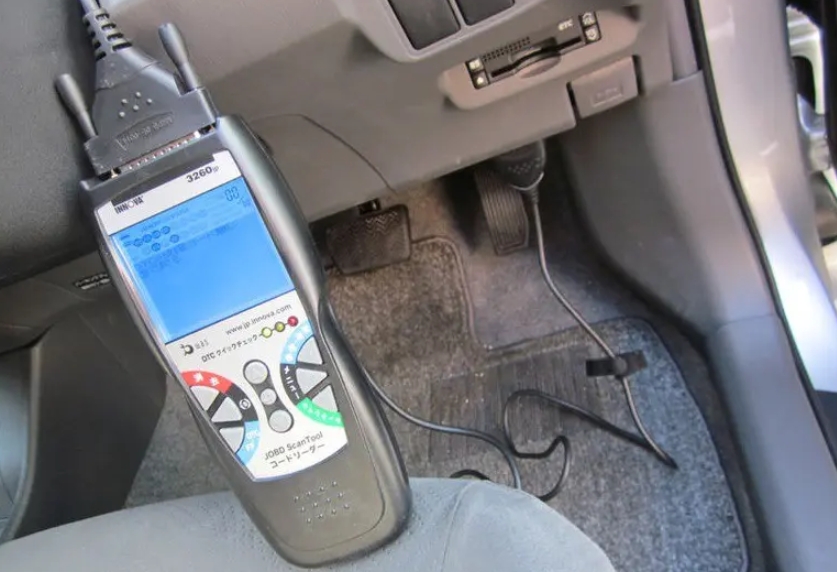

Для чего нужен сканер OBD 1
Основная задача такого устройства — получить информацию из блока управления автомобиля и помочь определить неисправность.
Проще говоря, автомобиль может обнаружить проблему, сохранить диагностический код, а сканер позволяет этот код считать.
Это значительно удобнее, чем пытаться определить причину неисправности только по симптомам.
Например, двигатель начал работать нестабильно, увеличился расход топлива или загорелся Check Engine.
Причин может быть десятки.
Диагностическое устройство позволяет хотя бы понять, в какую сторону искать проблему.
При этом важно помнить: код неисправности не всегда означает, что сломалась именно та деталь, которая указана в описании.
Например, ошибка, связанная с датчиком, может появиться из-за самого датчика, проводки, разъёма, питания или другой проблемы в цепи.
Поэтому диагностика — это начало поиска неисправности, а не готовый приговор конкретной запчасти.
Почему OBD 1 отличается от OBD-II
На первый взгляд названия очень похожи, но это разные поколения диагностических систем.
OBD-I создавался в период, когда каждый автопроизводитель во многом развивал собственную систему.
OBD-II стал значительно более унифицированным стандартом и получил широкое распространение с середины 1990-х годов. Именно поэтому современные автомобили гораздо чаще диагностируют через привычный разъём OBD-II.
Но со старыми автомобилями ситуация совершенно другая.
У машины может быть нестандартный диагностический разъём, а протокол связи может отличаться от того, который использует современный сканер.
Поэтому обычный недорогой OBD-II адаптер может просто не увидеть старый автомобиль.
Как выглядит разъём OBD 1
Вот здесь и начинается самое интересное.
У OBD-II автомобилист привык к стандартному 16-контактному разъёму, который обычно находится под приборной панелью.
У OBD-I единого внешнего вида разъёма не было.
В зависимости от производителя и года выпуска можно встретить совершенно разные варианты подключения.
Иногда разъём находится в привычном месте, а иногда его приходится искать в менее очевидной зоне.
Поэтому перед покупкой сканера сначала необходимо определить:
- марку автомобиля;
- модель;
- год выпуска;
- двигатель;
- тип диагностической системы;
- форму и расположение диагностического разъёма.
И только после этого выбирать оборудование.
Какие возможности есть у сканера OBD 1
Не стоит ожидать от старого диагностического устройства возможностей современного профессионального сканера.
OBD-I имеет значительно более ограниченные возможности.
В зависимости от конкретной системы и самого прибора можно получить диагностические коды, посмотреть отдельные параметры работы двигателя и некоторые другие данные.
Некоторые устройства способны работать с данными стоп-кадра или другими параметрами, если это поддерживает конкретный автомобиль.
Но возможности сильно различаются.
Самые простые устройства фактически являются считывателями кодов.
А некоторые старые системы вообще способны сообщать код неисправности посредством мигания контрольной лампы.
И это одна из самых необычных особенностей диагностики автомобилей эпохи OBD-I.
Когда автомобиль сам показывает код неисправности
У некоторых старых автомобилей для диагностики вообще не требовался полноценный сканер.
Автомобиль мог передавать код при помощи мигания лампы Check Engine.
Например, в некоторых системах последовательность включения и выключения зажигания запускала режим самодиагностики.
После этого контрольная лампа начинала мигать.
Количество вспышек и паузы между ними соответствовали определённым кодам.
У Chrysler процедура могла выполняться достаточно просто с помощью замка зажигания.
У Ford и General Motors процедура могла быть другой и иногда требовала работы непосредственно с диагностическим разъёмом.
Но здесь есть важное правило: нельзя замыкать контакты диагностического разъёма «наугад».
У разных автомобилей схемы отличаются, а неправильное соединение контактов способно привести к дополнительным проблемам.
Поэтому перед такой диагностикой необходимо знать точную распиновку именно своего автомобиля.
Какие бывают сканеры OBD 1
Условно диагностические устройства можно разделить на несколько групп.
Сканер для конкретной марки
Это устройство рассчитано на определённого производителя или даже ограниченный набор моделей.
Плюс очевиден: оно может хорошо работать с конкретной системой.
Минус тоже очевиден: для другого автомобиля такой прибор может оказаться практически бесполезным.
Универсальный сканер
Такие устройства способны работать с несколькими производителями.
Для этого могут использоваться разные переходники, сменные разъёмы или программные модули.
Это гораздо удобнее, если приходится диагностировать несколько старых автомобилей.
Но универсальность обычно увеличивает стоимость устройства.
Комбинированный сканер OBD-I/OBD-II
Если в гараже одновременно есть старые и более современные автомобили, интересным вариантом становится комбинированный диагностический прибор.
Он способен работать с несколькими поколениями диагностических систем.
Но перед покупкой всё равно нужно внимательно проверить список поддерживаемых марок, моделей и протоколов.
Надпись «OBD-I/OBD-II» на коробке сама по себе ещё не гарантирует совместимость с конкретным автомобилем.
Чем отличается считыватель кодов от полноценного сканера
Эти устройства часто путают.
Считыватель кодов выполняет относительно простую задачу: получает сохранённые ошибки и, в некоторых случаях, позволяет их удалить.
Полноценный диагностический сканер способен на большее.
В зависимости от модели он может:
- отображать диагностические коды;
- показывать расшифровку неисправностей;
- выводить текущие параметры работы двигателя;
- отображать данные в реальном времени;
- показывать данные стоп-кадра;
- работать с различными параметрами блока управления;
- помогать при поиске неисправности;
- записывать и воспроизводить диагностические данные.
Именно поэтому профессиональный сканер стоит значительно дороже простого считывателя.
Что такое данные в реальном времени
Одна из самых полезных функций диагностического оборудования — просмотр параметров автомобиля во время работы двигателя.
Вместо одного сохранённого кода можно наблюдать, как различные параметры меняются прямо сейчас.
Это особенно полезно при неисправностях, которые появляются не постоянно.
Например, автомобиль может нормально работать на холостом ходу, но начинать терять мощность после прогрева.
Если диагностическое устройство умеет показывать параметры в реальном времени, специалист получает гораздо больше информации для поиска причины.
Однако набор доступных параметров зависит от конкретного автомобиля и его блока управления.
А что насчёт ELM327
Здесь многие автомобилисты сталкиваются с путаницей.
ELM327 — это не отдельный стандарт диагностики вроде OBD-I или OBD-II.
Это интерфейс, который позволяет организовать связь между автомобилем и другим устройством — например, смартфоном, планшетом или компьютером.
На рынке существует огромное количество адаптеров ELM327 с Bluetooth, Wi-Fi или USB.
Подключаете адаптер, запускаете совместимое приложение — и смартфон превращается в небольшой диагностический экран.
Звучит заманчиво, но есть важный нюанс.
Большинство популярных ELM327 ориентированы прежде всего на автомобили с OBD-II.
Поэтому наличие старого автомобиля и желание использовать ELM327 не означает автоматической совместимости.
Для OBD-I необходимо смотреть конкретную поддержку автомобиля, протокола и соответствующего адаптера.
Можно ли диагностировать старый автомобиль без сканера
Иногда — да.
Это одна из особенностей старых автомобилей.
В некоторых системах производитель предусмотрел возможность самостоятельного считывания кодов через контрольную лампу.
Но процедура зависит от конкретной марки.
Где-то достаточно определённой последовательности включения зажигания.
Где-то используется специальный диагностический разъём.
А где-то потребуется специализированный прибор.
Поэтому универсальной инструкции «для всех OBD-I автомобилей» не существует.
Именно этим диагностика старых машин отличается от современной: приходится учитывать не только год выпуска, но и конкретного производителя.
Что выбрать владельцу старого автомобиля
Если у вас одна старая машина, покупать дорогой профессиональный диагностический комплекс обычно не обязательно.
Сначала стоит выяснить, какая именно система диагностики установлена на автомобиле.
Затем найти распиновку диагностического разъёма и список совместимого оборудования.
Для простой проверки может оказаться достаточно недорогого считывателя.
Если же автомобиль используется регулярно, неисправности возникают часто или в гараже несколько машин разных марок, более универсальный сканер может оказаться практичнее.
Главное — не выбирать устройство только по красивой надписи «универсальный».
У старых автомобилей слово «универсальный» требует особенно внимательной проверки.
Что делать, если сканер показывает ошибку
Самая распространённая ошибка начинающего автомобилиста — сразу покупать деталь, название которой появилось на экране.
Но диагностический код сообщает системе, где обнаружено отклонение, а не обязательно какая запчасть требует замены.
Причина может находиться в:
- датчике
- проводке;
- разъёме;
- питании;
- предохранителе;
- блоке управления;
- другом связанном элементе.
Поэтому правильная диагностика выглядит не как «увидел код — заказал деталь», а как последовательная проверка цепи и условий, при которых появилась ошибка.
Иногда одна неисправность может вызвать сразу несколько кодов.
А после устранения основной причины часть ошибок исчезает сама.
Плюсы и минусы OBD 1
У старой системы диагностики есть как преимущества, так и ограничения.
Плюсы
возможность самостоятельно получить информацию о неисправности;
относительно простые диагностические устройства;
возможность диагностики многих старых автомобилей;
в некоторых случаях считывание кодов вообще не требует отдельного сканера;
недорогие считыватели могут оказаться достаточными для базовых задач.
Минусы
- нет единого универсального стандарта для всех автомобилей;
- разные диагностические разъёмы;
- разные протоколы;
- ограниченные возможности по сравнению с современными системами;
- необходимость подбирать оборудование под конкретную машину;
- сложнее найти подходящий сканер для некоторых редких моделей.
Именно поэтому перед покупкой устройства лучше сначала выяснить особенности конкретного автомобиля.
А нужен ли вообще дорогой диагностический сканер?
Если автомобиль нужен для повседневных поездок, а диагностика требуется раз в несколько лет, профессиональный прибор может оказаться избыточным.
Совсем другая ситуация, если вы постоянно занимаетесь ремонтом автомобилей или имеете несколько машин.
Тогда возможность самостоятельно читать ошибки, наблюдать параметры и проводить диагностику может существенно экономить время и деньги.
Кроме того, диагностический прибор полезен не только тогда, когда уже загорелся Check Engine.
Иногда он помогает заметить проблему раньше, чем она превратится в серьёзную неисправность.
Не забывайте про мультиметр
Диагностический сканер — далеко не единственный инструмент, который нужен при поиске неисправностей.
Обычный мультиметр часто оказывается не менее полезным.
С его помощью можно проверять напряжение питания, целостность проводки, сопротивление отдельных элементов и другие электрические параметры.
Если сканер сообщает о проблеме с датчиком, мультиметр может помочь проверить, действительно ли проблема находится в самом датчике.
Поэтому диагностика автомобиля часто представляет собой комбинацию нескольких методов: сканер показывает, куда смотреть, а измерительный инструмент помогает понять, что именно происходит.
Что выгоднее: купить сканер или обратиться в сервис
Здесь всё зависит от того, насколько часто вам нужна диагностика.
Если автомобиль один и неисправности возникают редко, иногда дешевле обратиться к специалисту.
Если же машина старая и периодически требует внимания, собственный диагностический прибор может быстро окупиться удобством.
Особенно если вы любите самостоятельно обслуживать автомобиль и хотите понимать, что происходит под капотом.
Но покупать дорогое оборудование только ради того, чтобы один раз стереть Check Engine, смысла обычно нет.
Главное, что нужно запомнить
Сканер OBD 1 нужен для диагностики автомобилей старых поколений, однако универсальным его назвать нельзя.
Главная особенность OBD-I — отсутствие единого стандарта, поэтому разные производители использовали собственные разъёмы, протоколы и способы считывания кодов.
Перед покупкой оборудования необходимо знать не только марку автомобиля, но и его модель, год выпуска, двигатель и конкретную диагностическую систему.
Если вам нужен простой контроль ошибок, может хватить обычного считывателя.
Если хочется видеть параметры работы двигателя и глубже разбираться в неисправностях, потребуется более функциональный диагностический сканер.
А если автомобиль поддерживает OBD-II, ситуация значительно проще: выбор совместимого оборудования будет гораздо шире.
И главное — не стоит воспринимать диагностический код как готовый список деталей для замены. Хороший сканер показывает направление поиска, а окончательный диагноз требует проверки автомобиля.
Часто задаваемые вопросы
Что такое OBD 1?
OBD-I — первое поколение автомобильной бортовой диагностики. Оно использовалось преимущественно на старых автомобилях и не имело единого универсального стандарта подключения для всех производителей.
Чем OBD 1 отличается от OBD-II?
Главное отличие — степень стандартизации. OBD-I использовал различные разъёмы и протоколы в зависимости от производителя, а OBD-II стал значительно более унифицированной системой.
Подойдёт ли ELM327 для OBD 1?
Не любой. Большинство распространённых адаптеров ELM327 рассчитано на OBD-II, поэтому для старого автомобиля необходимо отдельно проверять совместимость адаптера с конкретной системой OBD-I.
Можно ли прочитать ошибки OBD 1 без сканера?
На некоторых автомобилях — да. Производитель мог предусмотреть режим самодиагностики, при котором Check Engine мигает определённую последовательность сигналов.
Может ли сканер точно показать неисправную деталь?
Не всегда. Диагностический код указывает на обнаруженную проблему или область системы, но причиной могут быть датчик, проводка, разъём, питание или другой связанный элемент.
Стоит ли покупать дорогой сканер для старого автомобиля?
Если диагностика нужна редко, дорогой прибор может быть избыточным. Для частого самостоятельного ремонта или нескольких автомобилей более функциональный сканер может оказаться значительно полезнее.
Чем ещё можно диагностировать автомобиль?
Помимо сканера, часто используются мультиметр и другие измерительные приборы. Они помогают проверить питание, проводку, сопротивление и работу отдельных компонентов.
Также может быть заинтересно:
Если вы интересуетесь автомобильной диагностикой, полезно разобраться и в современных адаптерах OBD-II и ELM327, а также в том, какие параметры автомобиля можно увидеть через смартфон.
Также может быть интересно:
